viga H

H As vigas de aço HEA/HEB são um tipo de perfil de aço muito utilizado. Vigas, também chamadas de seções "H", vigas continentais ou HEA/HEB, estão disponíveis em vários tipos de materiais, os mais comuns são EN 10025 S275 e S355. As seções H são semelhantes às seções I, mas o flange é mais largo.

Enviar inquérito

Introdução de Produto

Exemplo de tamanho de vigas HEA&HEB

Tamanhos de vigas HEA e propriedades mecânicas

Tamanhos de Feixes HEA					Peso (kg/m)	Área Seccional (cm2)
b	h	a	e	r
HEA 100	96	5,0	8,0	12	16,7	21,24
HEA 120	114	5,0	8,0	12	19,9	25,34
HEA 140	133	5,5	8,5	12	24,7	31,42
HEA 160	152	6,0	9,0	15	30,4	38,77
HEA 180	171	6,0	9,5	15	35,5	45,25
HEA 200	190	6,5	10,0	18	42,3	53,83
HEA 220	210	7,0	11,0	18	50,5	64,34
HEA 240	230	7,5	12,0	21	60,3	76,84
HEA 260	250	7,5	12,5	24	68,2	86,82
HEA 280	270	8,0	13,0	24	76,4	97,26
HEA 300	290	8,5	14,0	27	88,3	112,5
HEA 300	310	9,0	15,5	27	97,6	124,4
HEA 300	330	9,5	16,5	27	105,0	133,5
HEA 300	350	10,0	17,5	27	112,0	142,8
HEA 300	390	11,0	19,0	27	125,0	159,0
HEA 300	440	11,5	21,0	27	140,0	178,0
HEA 300	490	12,0	23,0	27	155,0	197,5
HEA 300	540	12,5	24,0	27	166,0	211,8
HEA 300	590	13,0	25,0	27	178,0	226,5
HEA 300	640	13,5	26,0	27	190,0	241,6
HEA 300	690	14,5	27,0	27	204,0	260,5
HEA 300	790	15,0	28,0	30	224,0	285,8
HEA 300	890	16,0	30,0	30	252,0	320,5
HEA 300	990	16,5	31,0	30	272,0	346,8

Tamanhos de vigas HEB e propriedades mecânicas

Tamanhos de Feixe HEB					Peso (kg/m)	Área Seccional (cm2)
b	h	a	e	r
HEB 100	100	6,0	10,0	12	20,4	26,04
HEB 120	120	6,5	11,0	12	26,7	34,01
HEB 140	140	7,0	12,0	12	33,7	42,96
HEB 160	160	8,0	13,0	15	42,6	54,25
HEB 180	180	8,5	14,0	15	51,2	65,25
HEB 200	200	9,0	15,0	18	61,3	78,08
HEB 220	220	9,5	16,0	18	71,5	91,04
HEB 240	240	10,0	17,0	21	83,2	106,0
HEB 260	260	10,0	17,5	24	93,0	118,4
HEB 280	280	10,5	18,0	24	103,0	131,4
HEB 300	300	11,0	19,0	27	117,0	149,1
HEB 300	320	11,5	20,5	27	127,0	161,3
HEB 300	340	12,0	21,5	27	134,0	170,9
HEB 300	360	12,5	22,5	27	142,0	180,6
HEB 300	400	13,5	24,0	27	155,0	197,8
HEB 300	450	14,0	26,0	27	171,0	218,0
HEB 300	500	14,5	28,0	27	187,0	238,6
HEB 300	550	15,0	29,0	27	199,0	254,1
HEB 300	600	15,5	30,0	27	212,0	270,0
HEB 300	650	16,0	31,0	27	225,0	286,3
HEB 300	700	17,0	32,0	27	241,0	306,4
HEB 300	800	17,5	33,0	30	262,0	334,2
HEB 300	900	18,5	35,0	30	291,0	371,3
HEB 300	###	19,0	36,0	30	314,0	400,0

Descrição dos produtos

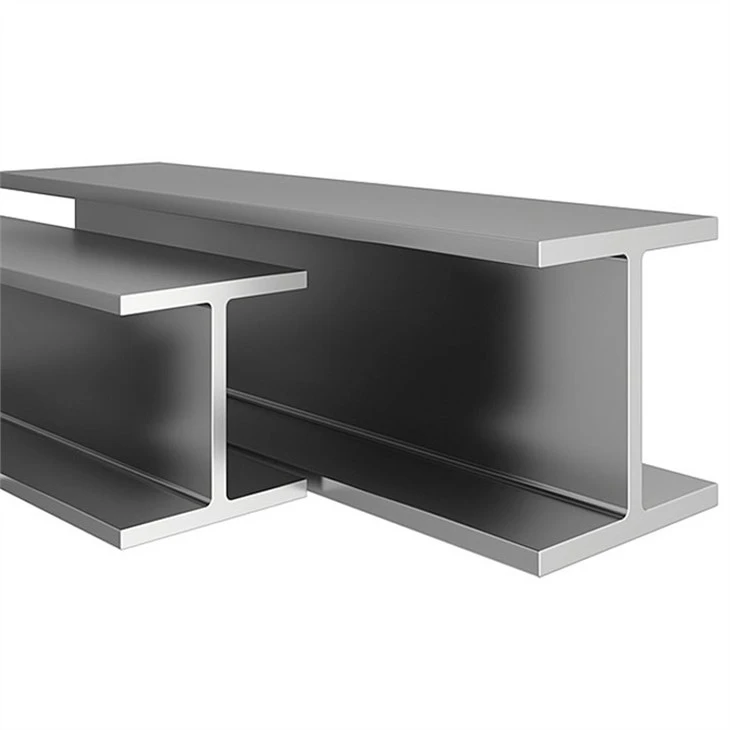

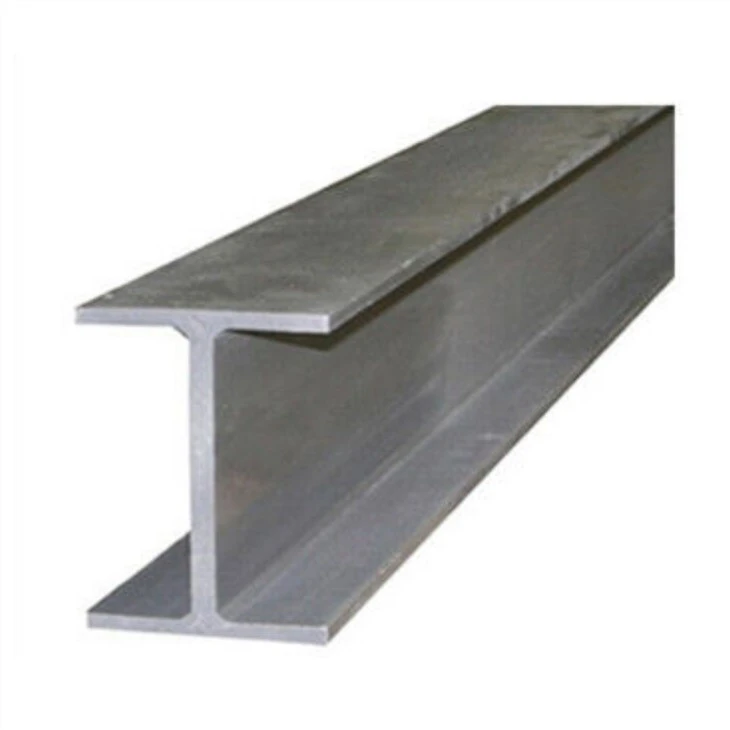

A forma da seção transversal é semelhante a um perfil de seção transversal econômico da letra maiúscula latina H, também conhecido como viga de aço universal. A seção transversal do aço em forma de H geralmente inclui duas partes, a alma e o flange, também conhecido como a cintura e a borda.

A viga H é amplamente utilizada, principalmente em: várias estruturas de edifícios civis e industriais; várias plantas industriais de grande porte e edifícios altos modernos, especialmente plantas industriais em áreas com atividades sísmicas frequentes e condições de trabalho de alta temperatura; exigindo grande capacidade de carga e seção transversal Grandes pontes com boa estabilidade e grandes vãos; equipamento pesado; rodovias; esqueletos de navios; apoio a minas; tratamento de fundações e engenharia de barragens; vários componentes da máquina.
