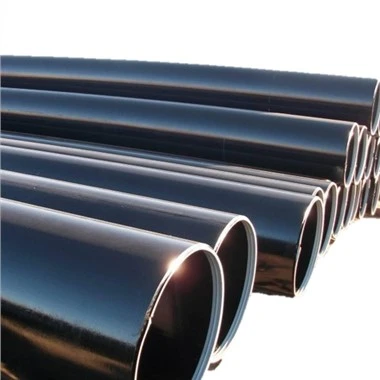

O tubo de aço LSAW (soldagem por arco submerso longitudinalmente abreviado como LSAW) é um termo de expressão profissional para tubo de aço soldado por arco submerso com costura reta. Os tubos LSAW são amplamente utilizados para transmissão de petróleo e gás (onshore e offshore), petroquímico, mineração, carvão químico cidade industrial, engenharia oceânica, construção de infraestrutura, gás, água, etc.

O que é tubo LSAW?

Tubo de soldagem por arco submerso longitudinalmente (abreviado como tubo LSAW). A soldagem por arco submerso longitudinal (LSAW) usa uma única placa como matéria-prima, prensa (rola) a placa de aço em um tubo vazio em um molde ou máquina formadora e usa soldagem por arco submerso de dupla face para expandir o diâmetro. O produto acabado possui especificações completas e a solda apresenta boa tenacidade, plasticidade, uniformidade e densidade. Tem as vantagens de grande diâmetro de tubo, parede espessa de tubo, resistência a alta pressão, resistência a baixas temperaturas, resistência à corrosão e outras vantagens.

Ao construir oleodutos e gasodutos de longa distância de alta resistência, alta tenacidade e alta qualidade, a maioria dos tubos de aço necessários são tubos soldados por arco submerso com costura reta de grande diâmetro e paredes espessas. De acordo com os padrões API, entre os grandes oleodutos e gasodutos, os tubos soldados por arco submerso longitudinal são o único tipo de tubo especificado ao passar por áreas de Classe I e Classe II, como áreas de grande altitude, fundo do mar e áreas urbanas densamente povoadas.

Características do tubo LSAW

O tubo de aço possui soldas longitudinais, e as soldas internas e externas são soldadas por soldagem a arco submerso.

Após o tratamento geral de expansão do diâmetro mecânico, a tensão interna do tubo de aço é pequena e distribuída uniformemente, o que pode prevenir eficazmente a fissuração por corrosão sob tensão, tem alta precisão dimensional e facilita a construção de soldagem no local.

Adotando primeiro a solda e depois o processo de soldagem, o processo de soldagem é estável e a qualidade da solda é alta.

As soldas são fáceis de implementar com testes não destrutivos durante a produção e testes não destrutivos no local durante o uso.

A gama de especificações do produto é ampla e pode produzir não apenas tubos de aço de pequeno diâmetro e grandes espessuras de parede, mas também tubos de aço de grande diâmetro e grande espessura de parede.

A comparação entre tubo Lsaw e tubo Ssaw

LSAW e SSAW são variações do tubo SAW (soldado por arco submerso). A diferença entre eles é o método de soldagem. No tubo soldado por arco submerso com costura longitudinal, a soldagem é longitudinal, o que significa que o aço (bobina laminada a quente) é enrolado em um tubo e a solda é então soldada longitudinalmente. No tipo SSAW, as bobinas de aço são soldadas em espiral, como uma espiral, de modo que a bobina (tira) assuma o formato de um tubo. Os tubos SAW são usados principalmente para transporte de petróleo e gás. Os tubos sem costura (não soldados), por outro lado, são utilizados principalmente em projetos de exploração de petróleo e gás.

Os tubos LSAW (“soldados por arco submerso”) são fabricados cortando, dobrando e soldando placas de aço (processo JCOE). Os dois principais tipos de tubo LSAW são longitudinais (com soldas de costura reta simples ou dupla, DSAW) e espirais (chamados de tubo HSAW, SSAW ou SAWL).

Tubos de aço em espiral (tubos SSAW) e tubos de aço com costura reta são atualmente amplamente utilizados em tubulações de abastecimento de água, construção e outras indústrias, mas existem grandes diferenças entre os dois.

Diferentes capacidades de suporte de pressão

A resistência dos tubos de aço em espiral é geralmente maior do que a dos tubos de aço com costura reta. O principal processo de produção é a soldagem por arco submerso. Tubos de aço em espiral podem usar tarugos da mesma largura para produzir tubos de aço de diâmetros diferentes ou usar tarugos mais estreitos para produzir tubos de aço de diâmetros maiores.

Especificações diferentes

As especificações dos tubos de aço em espiral são geralmente acima de 219 mm, e a maioria deles tem grande diâmetro. As especificações dos tubos de aço com costura reta são, em sua maioria, diâmetros pequenos, mas alguns fabricantes também possuem muitos diâmetros grandes.

Preços Diferentes

Os tubos de aço em espiral são determinados principalmente por meio de fitas métricas, e os preços dos tubos de aço com costura reta são determinados principalmente por meio de pesagem. No entanto, o preço dos tubos de aço em espiral é cerca de 300 yuans/tonelada mais barato do que os tubos de aço com costura reta.

Benefícios do tubo LSAW

Alta resistência e durabilidade

Uma das principais vantagens reside na sua elevada resistência e durabilidade, atribuídas ao processo de soldadura longitudinal que forma uma costura robusta ao longo do comprimento do tubo. Esta característica torna os tubos LSAW adequados para aplicações que exigem resistência a pressões externas e tensões ambientais. Além disso, o processo de fabricação permite a produção de tubos com grandes diâmetros, tornando-os adequados para o transporte de volumes substanciais de fluidos e gases por longas distâncias.

Flexibilidade de tamanho

Os tubos LSAW também são reconhecidos por sua precisão dimensional e uniformidade, garantindo um desempenho confiável e consistente em diversos ambientes industriais. A versatilidade destes tubos é evidente na sua adaptabilidade a diferentes materiais de revestimento e revestimento, aumentando a resistência à corrosão e prolongando a sua vida útil.

Facilidade de instalação

Além disso, a configuração de costura reta dos tubos LSAW simplifica o processo de instalação, contribuindo para a relação custo-benefício e eficiência nos projetos de construção.

Aplicação de tubo LSAW

Setor Energético

Uma aplicação principal reside no transporte de líquidos e gases, onde a resistência e a durabilidade dos tubos LSAW são cruciais para garantir o movimento seguro e eficiente de substâncias em longas distâncias. Esses tubos são comumente empregados na indústria de petróleo e gás, servindo como componentes-chave na infraestrutura para a transmissão de petróleo bruto, gás natural e outros hidrocarbonetos.

Indústria da Água

Além do sector energético, os tubos LSAW desempenham um papel vital na indústria da água, facilitando o transporte de água potável, águas residuais e sistemas de irrigação. Sua resistência à corrosão e capacidade de suportar pressões externas os tornam adequados para aplicações subterrâneas e subaquáticas.

Indústria de construção

A indústria da construção também se beneficia com o uso de tubos LSAW, principalmente em projetos que envolvem estacas, suporte estrutural e obras de fundação. A versatilidade destes tubos estende-se a diversas aplicações de engenharia, incluindo o transporte de produtos químicos e materiais abrasivos, destacando ainda mais a sua adaptabilidade em diferentes contextos industriais.

Como escolher o tubo LSAW

Diâmetro

Ao selecionar um tubo LSAW para o seu projeto, o diâmetro do tubo deve ser levado em consideração, pois determina fatores vitais como vazão, pressão e passagem de fluido. Para garantir o desempenho ideal do sistema de tubulação, a seleção do diâmetro apropriado é fundamental. A escolha da espessura adequada da parede de um tubo é fundamental para garantir sua resistência e durabilidade. Para garantir que o seu tubo resista à pressão e ao estresse do seu projeto, é essencial fazer essa seleção com a devida diligência.

Padrões de produção

A opção por um tubo LSAW (soldado por arco submerso longitudinal) implica considerar vários fatores, incluindo padrões de produção.

Por exemplo, aderir a padrões internacionais como API 5L ou ASTM torna-se crucial ao selecionar um produto com qualidade garantida e que se alinhe com as especificações do seu projeto.

Conformidade e Confiabilidade

A escolha do tubo LSAW para um projeto pode impactar significativamente os custos e, em última análise, determinar a viabilidade do empreendimento. Selecionar uma opção acessível e adequada para suas demandas específicas torna-se ainda mais importante nessas circunstâncias. É importante pesar aspectos críticos, como espessuras de parede, diâmetros, materiais utilizados durante a produção, bem como quaisquer ajustes relacionados antes de decidir por uma opção específica.

Processo de fabricação de tubos LSAW

ASTM A106 Seamless Fire Protection Pipes

O processo de fabricação de tubos de aço de grande diâmetro LSAW é explicado nas etapas abaixo,

Sonda de placa

Isso é usado para fabricar juntas LSAW de grande diâmetro logo após entrar na linha de produção, que é o teste ultrassônico inicial de placa completa.

Fresagem

A máquina utilizada para fresagem faz esta operação através de placa fresadora de duas arestas para atender aos requisitos de largura da placa e laterais paralelas ao formato e grau.

Lado pré-curvado

Este lado é obtido usando uma máquina de pré-dobra na borda da placa de pré-dobra. A borda da placa precisa atender aos requisitos de curvatura.

Formando

Após a etapa de pré-dobragem, na primeira metade da moldadora JCO, após o aço estampado, ele é prensado em formato de “J” enquanto na outra metade da mesma chapa de aço ele é dobrado e prensado em formato de “C”. "forma, então a abertura final forma uma forma de "O".

Pré-soldagem

Isso serve para fazer de um tubo de aço soldado uma costura reta depois de formado e, em seguida, usar costura de soldagem a gás (MAG) para soldagem contínua.

Solda interna

Isso é feito com uma soldagem por arco submerso multifios em tandem (cerca de quatro fios) na parte interna do tubo de aço soldado com costura reta.

Solda externa

A solda externa é a soldagem por arco submerso multifios em tandem na parte externa da soldagem de tubos de aço LSAW.

Teste ultrassônico

A parte externa e interna do tubo de aço soldado com costura reta e ambos os lados do material de base são soldados com inspeção 100%.

Inspeção de raios X

A inspeção de TV industrial por raios X é realizada interna e externamente usando um sistema de processamento de imagem para garantir que haja sensibilidade de detecção.

Expansão

Isto é para realizar soldagem por arco submerso e diâmetro do furo do comprimento do tubo de aço com costura reta, de modo a melhorar a precisão do tamanho do tubo de aço e melhorar a distribuição de tensão no tubo de aço.

Teste Hidráulico

Isso é realizado na máquina de teste hidráulico para aço após a expansão do teste pela raiz para garantir que o tubo de aço atenda aos requisitos padrão, com a máquina tendo capacidade automática de gravação e armazenamento.

Chanfrar

Trata-se da inspeção realizada no tubo de aço ao final de todo o processo.

Nossa fábrica

Temos uma produção de fábrica completa, supervisão de qualidade e entrega.

Nosso certificado

Atualmente, a empresa possui ISO9001, ISO14001, ISO45001, certificado de avaliação da integração da industrialização e sistema de gerenciamento de industrialização, certificações das 500 maiores empresas privadas de manufatura da China.

Guia de perguntas frequentes definitivo para tubos de aço de combate a incêndios

P: O que é tubo LSAW?

R: O tubo LSAW (soldado por arco longitudinalmente submerso) é feito usando um método no qual uma folha de aço é enrolada em uma forma cilíndrica e depois soldada longitudinalmente usando soldagem por arco submerso.

P: Quais são as vantagens de usar o LSAW Pipe?

A: Sem processo de desenrolamento, o recuo do material base, risca menos.

O lado errado da fenda, o perímetro do diâmetro de fácil controle e excelente qualidade de soldagem.

Eliminação da expansão do tubo substancialmente sem tensão residual após tensão.

Por se tratar de uma solda em linha reta, a solda é curta, portanto há uma pequena probabilidade de ocorrência de defeitos.

Após a expansão, a precisão da geometria do tubo é melhorada, facilitando muito a soldagem no local.

Solda em linha reta, menos impacto na qualidade do material de revestimento anticorrosivo.

P: Qual é o uso do LSAW Pipe?

A: O metal básico e o metal de soldagem foram testados de acordo com a especificação do tubo API SPEC 5L, DIN, EN, ASTM, padrão GOST e outros padrões. Além disso, o tubo LSAW pode ser soldado com flanges, olhais de elevação e outras peças dependendo dos requisitos do cliente. Os tubos LSAW são usados para transportar fluidos como petróleo, gás e água, bem como para projetos costeiros e construções terrestres. Estes produtos são fabricados na China e exportados para outros países como Estados Unidos da América, Canadá, Índia, Paquistão, África, etc.

P: Quais são os diferentes tipos de tubos LSAW?

R: Os dois principais tipos de tubos LSAW são longitudinais e espirais. Os tubos longitudinais têm uma costura reta, enquanto os tubos espirais têm uma costura helicoidal.

P: Qual é o peso dos tubos LSAW?

R: O peso dos tubos LSAW depende do diâmetro e da espessura, mas pode variar de algumas centenas a vários milhares de quilogramas.

P: Como os tubos LSAW são testados para garantia de qualidade?

R: A qualidade dos tubos LSAW é testada por meio de vários métodos, incluindo testes ultrassônicos, testes radiográficos e testes hidrostáticos.

P: Quais são as limitações dos tubos LSAW?

R: Os tubos LSAW podem ser mais caros do que outros tipos de tubos e podem não ser adequados para todas as aplicações devido ao seu tamanho e peso.

P: Como os tubos LSAW são transportados?

R: Os tubos LSAW são frequentemente transportados por caminhão ou trem e podem ser transportados por longas distâncias por via marítima.

P: Qual é a vida útil dos tubos LSAW?

R: A vida útil dos tubos LSAW depende de vários fatores, incluindo a qualidade dos materiais utilizados, as condições do ambiente e as práticas de manutenção do usuário.

P: Os tubos LSAW podem ser usados no subsolo?

R: Sim, os tubos LSAW podem ser usados no subsolo, mas deve-se tomar o cuidado adequado para garantir que estejam protegidos contra corrosão.

P: Os tubos LSAW requerem algum manuseio especial durante a instalação?

R: Sim, os tubos LSAW requerem cuidados especiais durante a instalação para evitar danos à superfície e às costuras.

P: Os tubos LSAW podem ser reciclados?

R: Sim, os tubos LSAW são feitos de aço e podem ser reciclados. Tubos LSAW feitos com materiais reciclados, contribuindo para os esforços de sustentabilidade do mercado.

P: Os tubos LSAW podem ser personalizados para atender a requisitos específicos?

R: Sim, os tubos LSAW podem ser personalizados para atender a requisitos específicos, como diâmetro, espessura e comprimento. Os tubos LSAW podem ser adaptados para atender a requisitos específicos, tornando-os a escolha ideal.

P: Quais são os benefícios do uso de tubos LSAW na indústria de petróleo e gás?

R: Os tubos LSAW oferecem alta resistência e durabilidade, tornando-os ideais para uso na indústria de petróleo e gás, onde os tubos devem suportar alta pressão e condições ambientais adversas.

P: Como são feitos os tubos LSAW?

R: Os tubos LSAW são feitos laminando uma chapa de aço em um formato cilíndrico e soldando-a longitudinalmente usando soldagem por arco submerso.

P: Os tubos LSAW podem ser usados na indústria da construção?

R: Sim, os tubos LSAW podem ser usados na indústria da construção para aplicações como pontes, edifícios e túneis.

P: Quais são as vantagens do uso de tubos LSAW na indústria da construção?

R: Os tubos LSAW oferecem alta resistência, durabilidade e resistência à corrosão, tornando-os ideais para uso na indústria da construção. Os tubos LSAW são empregados em projetos de construção, especialmente para empilhar tubos de aço soldados e obras de fundação. Sua resistência e durabilidade os tornam adequados para suportar estruturas em diversas aplicações.

P: Qual é a diferença entre tubos LSAW e SSAW?

A: A principal diferença entre os tubos LSAW e SSAW (Spirally Submersed Arc Welded) é a costura, com os tubos LSAW tendo uma costura reta e os tubos SSAW tendo uma costura helicoidal.

A diferença é que os tubos SSAW são soldados na posição helicoidal ou espiral, enquanto os tubos LSAW são soldados na direção longitudinal. O processo de fabricação do tubo SSAW consiste em laminar e soldar uma tira de aço de forma que a direção pivotante fique oblíqua ao eixo ou centro do tubo, formando a costura de solda em uma linha espiral.

P: Quais são os usos comuns dos tubos LSAW?

A: Os tubos LSAW são comumente usados na indústria de petróleo e gás, transporte de água e esgoto, construção e outras aplicações industriais.

Indústria de Petróleo e Gás: Os tubos LSAW são amplamente utilizados para o transporte de petróleo e gás natural, tanto onshore como offshore. Sua capacidade e resistência de grande diâmetro os tornam a escolha preferida para projetos de infraestrutura de energia.

Sistemas de Abastecimento de Água: Os sistemas municipais de abastecimento de água utilizam frequentemente tubos LSAW pela sua fiabilidade e eficiência no transporte de grandes volumes de água por distâncias consideráveis.

P: Qual é o diâmetro do tubo de aço LSAW?

A: 16 polegadas a 60 polegadas

Os tubos LSAW são produzidos moldando chapas de aço em um cilindro e unindo as extremidades por soldagem em linha reta. A faixa de diâmetro do tubo LSAW é normalmente de 16 a 60 polegadas (406 mm a 1500 mm).
